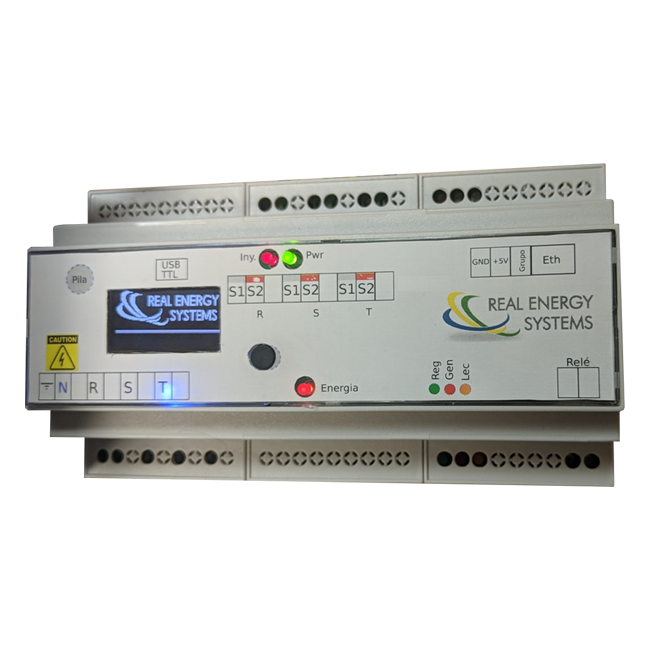

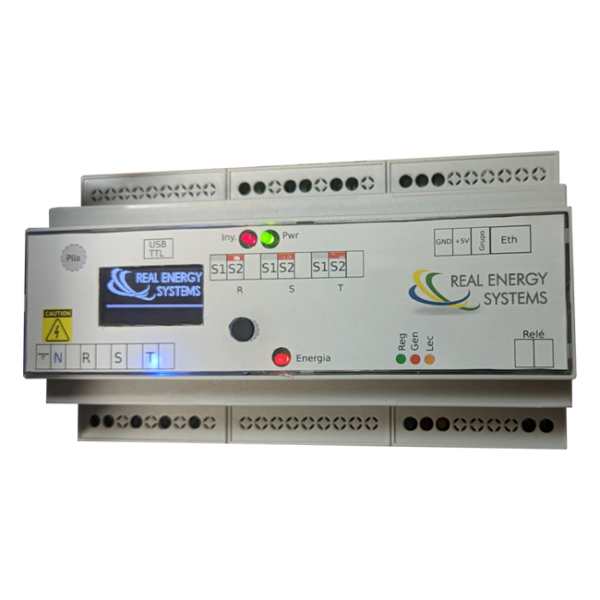

Sistema antivertido RENESYS PRISMA 310A

El PRISMA 310A es un controlador dinámico de potencia que permite regular
el nivel de generación de los inversores de una instalación de producción
(fotovoltaica, eolica,…) en función del consumo instantáneo. El objetivo final
es limitar o eliminar la exportación de energía, de la manera más eficiente,
consiguiendo maximizar la producción cumpliendo las restricciones normativas
y técnicas.
Este dispositivo integra en el mismo dispositivo un contador para la
regulación instantánea y elimina la necesidad de otros componentes
externos en la regulación de la potencia.
Esta solución es compatible con la mayor parte de marcas de inversores
del mercado español especialmente ABB y SMA, así como dispone de la
certificación UNE 217001 que garantiza la regulación de la potencia de salida
de los inversores acorde a la normativa.
PARA ESTA GAMA DE EQUIPOS DISPONEMOS CERTIFICACIÓN GENERICA
DEL DISPOSITIVO

CAPACIDAD DE:
• Gestionar múltiples modelos de inversores de distintos fabricantes.:
• Comunicación TCP (Sunspec/Modbus).
• Comunicación RS485 RTU (Modbus+…).
(Requiere pasarela REN-TTL-485)
• Ajustado según legislación local (Ej: España fase de mínimo consumo,
media de consumos, …)
• Aplicable a instalaciones monofásicas y trifásicas.
• Proporciona Servidor Modbus/TCP para monitorización
• Datos instantáneos en pantalla y mediante señalización luminosa y
acústica.
· En modalidad autoconsumo sin excedentes:
• Evita la inyección de energía a la red (doble control físico y lógico).
• Con cumplimiento de norma UNE 217001-IN
• En modalidades más complejas:
• Con distintos contadores o consumos para instalaciones próximas
(hasta 6 instalaciones trifásicas)
• Con grupos electrógenos (doble control de no inyección y
protección de grupo integrada).
• Controles independientes para cada fase (balanceo dinámico de
fases mediante inversores monofásicos), etc.

EL DISPOSITIVO DISPONE DE:
• Pantalla integrada OLED 1.3″ con pulsador.
• Ethernet RJ45
• 3 lecturas de voltaje + 3 lecturas de intensidad (5A)
• Salida digital (relé).
Tipo AC1. Máximo 16A / 250VAC.
Tipo AC15. Máximo 1,5A / 240V
• Fuente de alimentación continua integrada (se alimenta externamente con
220V)
• Entrada digital (Señalización de encendido de grupo).
• Bus de comunicaciones TTL (5V). Permite comunicación con equipos 485
(accesorio REN TTL-485) u ordenador USB (Cable REN TTL/USB).
• Leds de señalización (2 verdes/2 naranja/2 rojos)
• Buzzer interno para notificación sonora.
• Reloj interno integrado (+Pila)
• Permite instalación sobre rack-DIN

CARACTERÍSTICAS FÍSICAS
Dimensiones: 90x158x58
Peso: 400gr.
Alimentación: 90-265 VAC, 50-60Hz
Montaje: Sobre Carril DIN EN 60715
Contaje directo: Transformador XXX/5A
Comunicación inversores: RS-485 / Ethernet
