Planifique con seguridad.
El nuevo DEHNventil sustituye sin problema a los dispositivos equivalentes antiguos y garantiza así la máxima seguridad de planificación. Además, todas las versiones del DEHNventil vienen equipadas ahora con contacto de señalización remota, lo que simplifica considerablemente la selección del producto.
Gran ahorro de espacio.

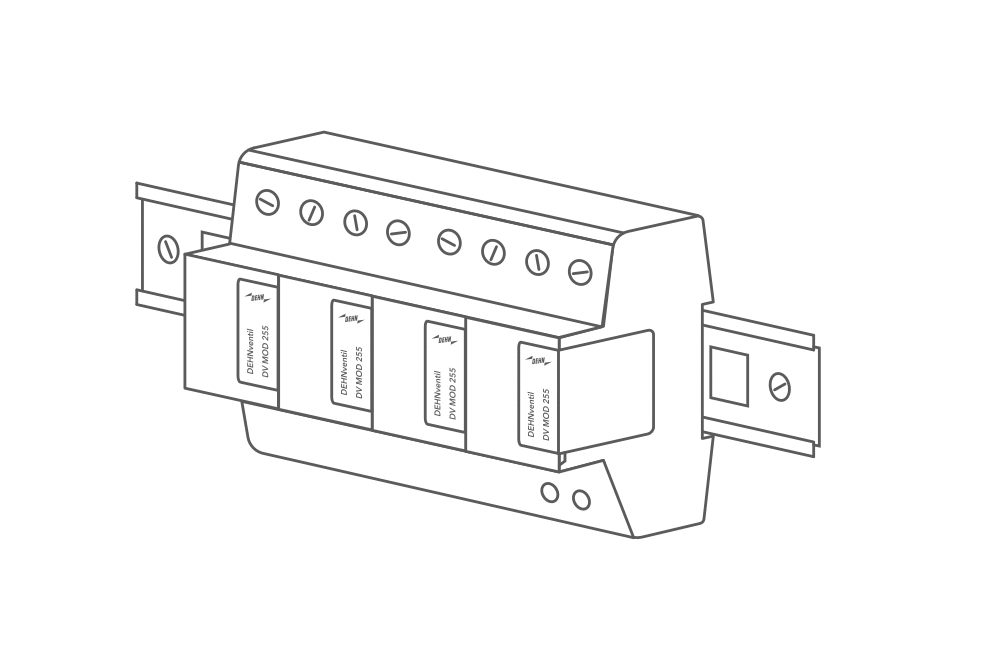

El DEHNventil tiene ahora la mitad de tamaño que su predecesor: con una necesidad de espacio de 4 módulos y montaje lateral opcional, usted mantiene todas sus opciones. Gracias al ahorro de espacio que proporciona facilita la incorporación y montaje de otros componentes en el cuadro.


Potente.
Este descargador combinado multipolo y modular tipo 1+2+3 protege las instalaciones contra las corrientes parciales de rayo y aporta una extraordinaria su capacidad de apagado de corriente consecutiva de hasta 100 kAeff.
Fiable.

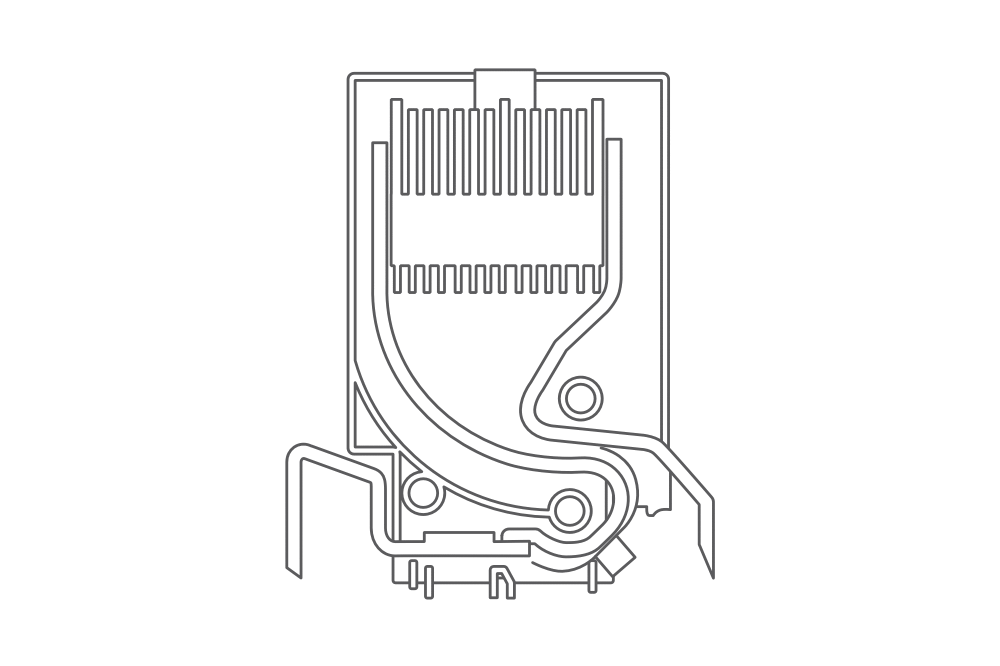

La vía de chispas RAC que incorpora actúa con extrema rapidez y aporta un excelente nivel de protección, que se traduce en la mayor seguridad y la máxima protección de las instalaciones y los sistemas electrónicos instalados aguas abajo.


Potente.
Este descargador combinado multipolo y modular tipo 1+2+3 protege las instalaciones contra las corrientes parciales de rayo y aporta una extraordinaria su capacidad de apagado de corriente consecutiva de hasta 100 kAeff.
DV M2 TT 255 FM (956 315)
- Descargador combinado y precableado contra corriente de rayos y sobretensiones Tipo 1 + Tipo 2 + Tipo 3, basado en tecnología de vía de chispas, compuesto por una pieza base y módulos de protección enchufables.
- Diseño compacto cumpliendo las máximas exigencias de seguridad por el Rapid Arc Control (RAC)
- Permite la protección de equipos finales
Descargador combinado modular de corriente de rayo y sobretensiones para protección de redes TT y TN-S (circuito 3+1).
Tipo | DV M2 TT 255 FM |
art. no. 956 315 | DPS según EN 61643-11 / … IEC 61643-11 Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III |
Coordinación energética al equipo final (≤ 10 m) | Tipo 1 + Tipo 2 + Tipo 3 |
Tensión nominal AC (UN) | 230 / 400 V (50 / 60 Hz) V |
Máxima tensión permisible de servicio AC [L-N] (UC) | 255 V (50 / 60 Hz) |
Máxima tensión permisible de servicio AC [N-PE] (UC(N-PE)) | 255 V (50 / 60 Hz) |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE](Itotal) | 100 kA |
Energía específica [L1+L2+L3+N-PE] (W/R) | 2,50 MJ/Ω |
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (Iimp) | 25 / 100 kA |
Energía específica [L-N]/[N-PE] (W/R) | 156,25 kJ/Ω / 2,50 MJ/Ω |
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (In) | 25 / 100 kA |
Nivel de protección [L-N]/[N-PE] (UP) | ≤ 1,5 / ≤ 1,5 kV |
Tensión de circuito abierto del generador híbrido (UOC) | 6 kV |
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (Ifi) | 50 kAeff / 100 Aeff |
Limitación de la corriente residual/Selectividad | Sin disparo de fusible de 35 A gG hasta 50 kAeff (prosp.) |
Resistencia a cortocircuitos [L-N]/[N-PE] (ISCCR) | 50 kAeff / 100 Aeff |
Tiempo de respuesta (tA) | ≤ 100 ns |
Fusible previo máximo (L) hasta IK = 50 kAeff | 250 A gG |
Tensión TOV [L-N] (UT) – Características | 440 V / 120 min. – soportado |
Tensión TOV [N-PE] (UT) – Características | 1200 V / 200 ms – soportado |
Energía de paso a un S20K275 (Iimp = 2,5 … 25 kA) | < 1 J |
Margen de temperatura de servicio [paralelo]/[serie] (TU) | -40 °C … +80 °C / -40 °C … +60 °C |
Indicación de servicio | verde / rojo |
Número de puertos | 1 |
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.) | 6 mm2 rígido / flexible |
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.) | 35 mm2 flexible / 25 mm2 flexible |
Montaje sobre | carril DIN 35 mm según EN 60715 |
Lugar de instalación/Clase de protección | interior / IP 20 |
Medidas de montaje | 4 módulo(s), DIN 43880 |
Certificaciones | VDE, KEMA, UL |
Contacto FM | sí / contacto conmutado |
Potencia de conmutación AC | 250 V / 0,5 A |
Potencia de conmutación DC | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
Sección de conexión para las bornas FM | máx. 1,5 mm2 rígido / flexible |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApeak) |
– Limitación / apagado de la corriente consecutiva hasta | 100 kAeff (220 kApeak) |
– Fusible previo máximo (L) | hasta IK = 100 kAeff 250 A gG |
Información adicional: | ——————————— |
– Nivel de protección [L-PE] (UP) | 1,8 kV |
